Os cabos de alimentação são uma característica onipresente em nosso mundo moderno, conectando nossos dispositivos à grade elétrica e permitindo que eles funcionem. Dos carregadores de nossos smartphones aos cabos que alimentam nossos eletrodomésticos, os cabos de alimentação desempenham um papel vital em manter nossos dispositivos eletrônicos operacionais. Mas você já se perguntou como esses componentes essenciais são feitos?
Neste artigo, examinaremos mais de perto o processo de fabricação do cabo de alimentação para entender as etapas envolvidas na criação desses conectores vitais.
O primeiro passo no processo de fabricação é a seleção de materiais. Os cabos de alimentação normalmente consistem em vários componentes, incluindo condutor, isolamento, jaqueta e plugues. O cobre é o material mais usado para o condutor devido à sua excelente condutividade elétrica. O isolamento e a jaqueta geralmente são feitos de materiais como PVC (cloreto de polivinil) ou borracha, escolhidos por sua durabilidade e flexibilidade.
A seguir, estão diferentes materiais para condutor, isolamento e jaquetas, você pode escolher de acordo com suas necessidades:
(1) cobre : mais comum devido à alta condutividade, acessibilidade e flexibilidade.
(2) Alumínio : usado para maiores condutores ou aplicações sensíveis ao peso, mas possui menor condutividade.
(3) cobre estanhado : oferece melhor resistência à corrosão, adequada para ambientes propensos a umidade.
(1) PVC (cloreto de polivinil) : amplamente utilizado para seu bom isolamento elétrico, acessibilidade, flexibilidade e resistência à abrasão.
(2) Borracha : Preferida para flexibilidade e resistência à temperatura, ideal para ambientes agressivos.
(3) XLPE (polietileno reticulado) : oferece melhores propriedades térmicas e mecânicas, maior resistência à temperatura e menos perdas dielétricas em comparação com PVC e borracha.
(1) PVC (cloreto de polivinil) : versátil, econômico, fornece boa proteção contra danos físicos, umidade e abrasão.
(2) TPE (elastômeros termoplásticos) : oferece flexibilidade aprimorada e resistência à temperatura, adequadas para ambientes variados de temperatura.
(3) PU (poliuretano) : fornece excelente resistência à abrasão, produtos químicos e radiação UV, ideal para uso ao ar livre ou industrial.
O condutor é o componente central do cabo de alimentação responsável pelo transporte de corrente elétrica. As hastes de cobre recebidas dos fornecedores são muito grossas para uso direto em cabos de alimentação e devem ser desenhadas através de uma série de matrizes para reduzir o diâmetro para o tamanho necessário.
Esse processo, conhecido como desenho de fio, é realizado até que o fio de cobre atinja a espessura desejada. Esse processo também ajuda a melhorar a condutividade e a resistência à tração do fio. Os fios são então recozidos para melhorar sua condutividade elétrica e flexibilidade.

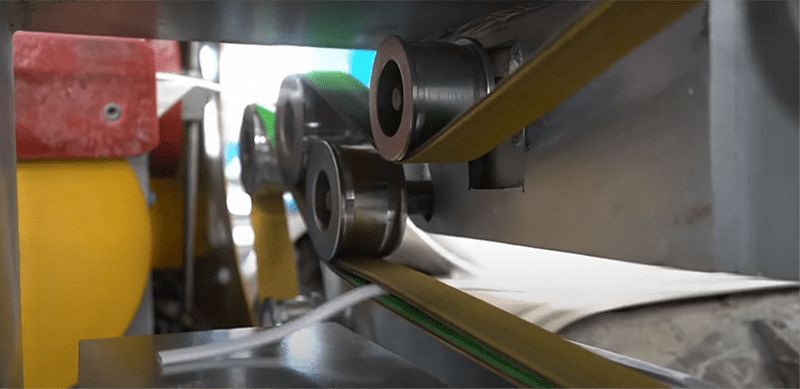

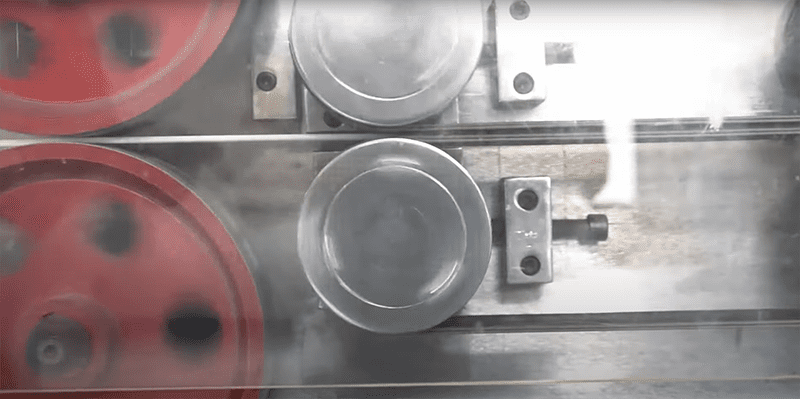

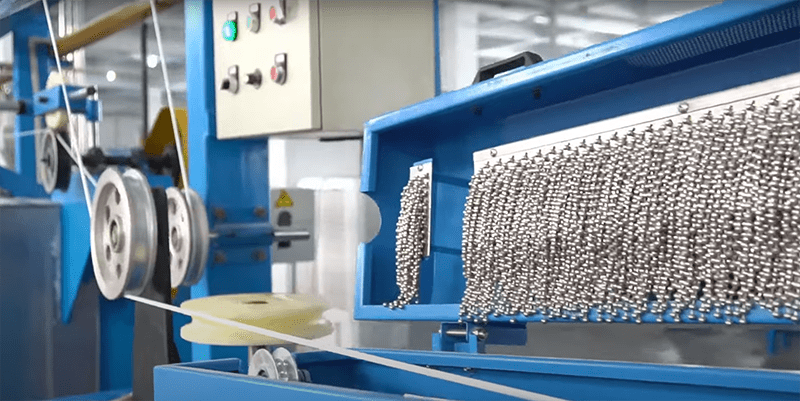

Depois que o condutor é produzido, o próximo passo é aplicar isolamento. O fio de cobre é passado através de uma máquina de extrusão onde uma camada de material isolante, normalmente PVC, é aplicado ao redor do fio. O processo de extrusão garante revestimento e adesão uniformes do isolamento ao condutor. Essa camada de isolamento, normalmente PVC, borracha ou XLPE, fornece isolamento e proteção elétrica.
A espessura do isolamento é cuidadosamente controlada para atender aos padrões de segurança e fornecer proteção adequada contra riscos elétricos. Além disso, os enchimentos podem ser adicionados para manter a forma do cabo e os materiais de proteção podem ser aplicados para proteger contra interferência eletromagnética.

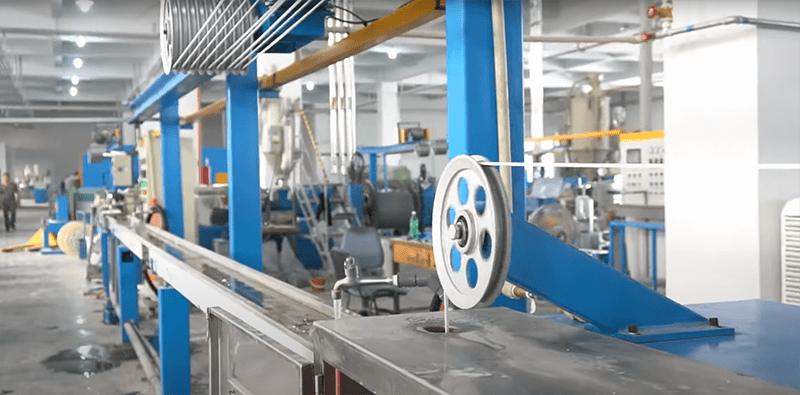

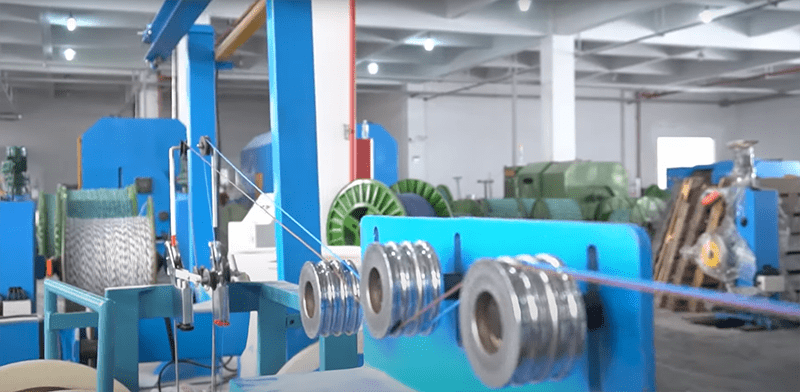

Depois que o isolamento é aplicado, o fio passa por uma câmara de resfriamento equipada com água ou outro líquido de arrefecimento. Nesta câmara, o fio é rapidamente resfriado para solidificar o isolamento e evitar a deformação. O processo de resfriamento garante que o isolamento adere adequadamente ao condutor e mantenha sua forma. A câmara de resfriamento pode consistir em um sistema de correia transportadora através do qual o fio viaja, permitindo resfriamento eficiente ao longo de seu comprimento.
Após o resfriamento, o fio isolado é alimentado em uma máquina de rolamento. Esta máquina está equipada com rolos que rolam cuidadosamente o fio em uma bobina compacta e gerenciável. O rolamento do fio ajuda a facilitar as etapas subsequentes de manuseio e processamento. A máquina de rolagem garante que o fio esteja cuidadosamente enrolado sem causar danos ao isolamento ou condutor.

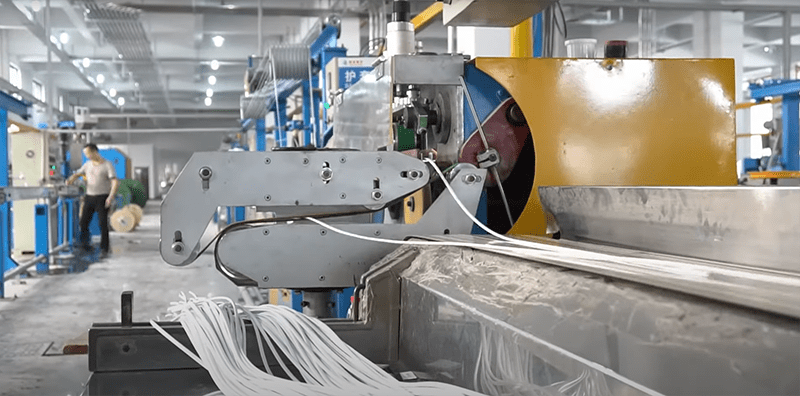

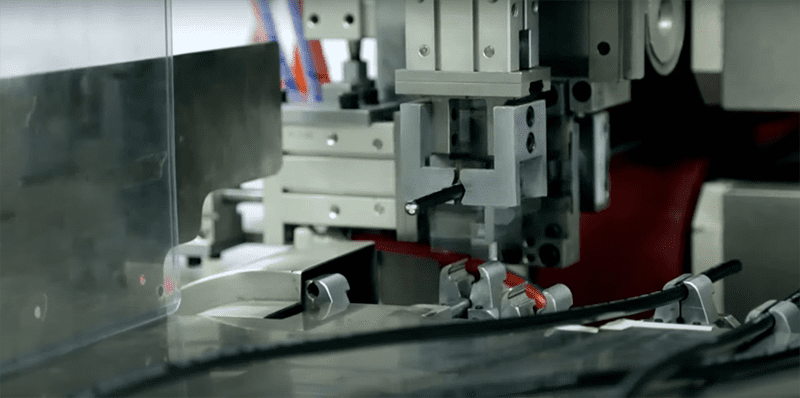

Após o isolamento, o cabo de alimentação pode sofrer jaqueta para proteção e durabilidade adicionais. A jaqueta, normalmente feita de PVC ou borracha, fornece uma camada externa protetora que protege o cordão de danos físicos e fatores ambientais. O processo de revestimento envolve a extrusão da camada externa de material sobre o condutor isolado, semelhante ao processo de aplicação de isolamento. Em seguida, o fio será cortado para o comprimento fixo exigido pelos clientes.

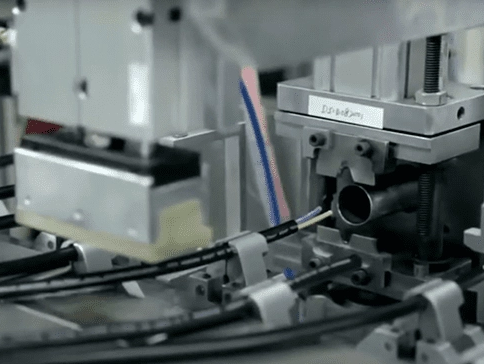

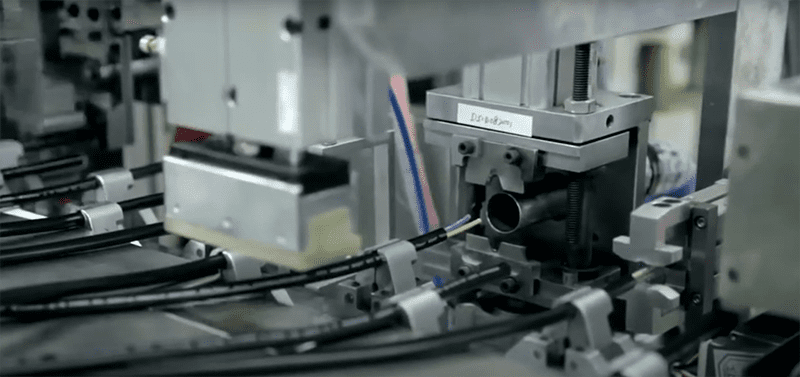

O próximo passo é conectar os plugues às duas extremidades do cordão. Para instalar o plugue na extremidade, a extremidade do cabo de alimentação é removida para expor os fios do condutor. Isso geralmente é feito usando uma ferramenta de stripper de arame para remover uma pequena porção do isolamento.

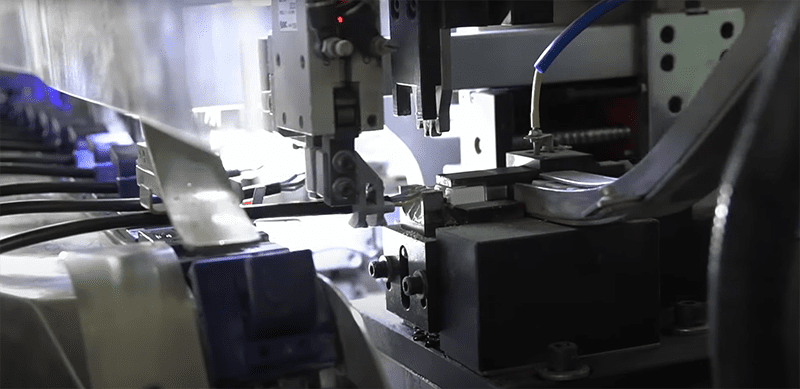

Os fios do condutor exposto são então conectados aos terminais dentro do plugue. Isso pode ser alcançado através de vários métodos, como terminais de parafuso ou conectores de crimpagem. Depois que as conexões são feitas, o alojamento do plugue é fechado e preso para encapsular as conexões do terminal.

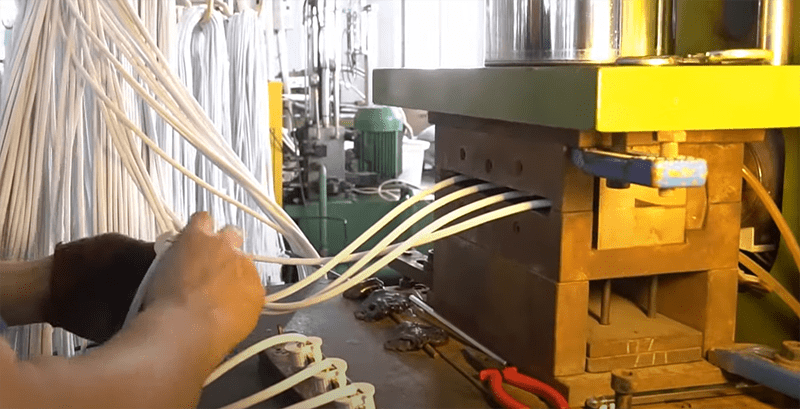

Os plugues na outra extremidade são normalmente feitos de plástico moldado e contêm pinos ou pinos de metal que fazem contato com a tomada elétrica. O processo de montagem do plug envolve a inserção do condutor na caixa do plugue e prendendo -o com segurança no lugar. Isso também pode incluir conexões de crimpagem ou solda para garantir o contato elétrico adequado.
Durante o processo de fabricação, medidas rigorosas de controle de qualidade são implementadas para garantir que cada cabo de alimentação atenda aos padrões de segurança e desempenho. Isso inclui testar a condutividade do condutor, inspecionar a integridade do isolamento e revestimento e verificar a funcionalidade dos plugues. Quaisquer defeitos ou inconsistências são identificados e corrigidos para garantir que o produto final atenda às especificações necessárias.
Depois que os cabos de alimentação sofreram verificações de controle de qualidade e passaram a inspeção, eles são embalados e preparados para distribuição. A embalagem pode variar dependendo do uso pretendido e dos requisitos de mercado, mas geralmente envolve selar os cabos em mangas ou caixas de proteção. A partir daí, os cabos de alimentação são enviados para varejistas, atacadistas ou diretamente para os consumidores para uso em vários dispositivos eletrônicos.
Em conclusão, o processo de fabricação dos cabos de alimentação envolve várias etapas complexas, da seleção de material ao controle da qualidade. Ao entender como os cabos de força são feitos, obtemos informações sobre a complexidade e a precisão envolvidas na produção desses componentes essenciais que alimentam nosso mundo moderno. Seja cobrando nossos smartphones ou administrando nossos eletrodomésticos, os cabos de alimentação desempenham um papel crucial em manter nossos dispositivos conectados e operacionais.
